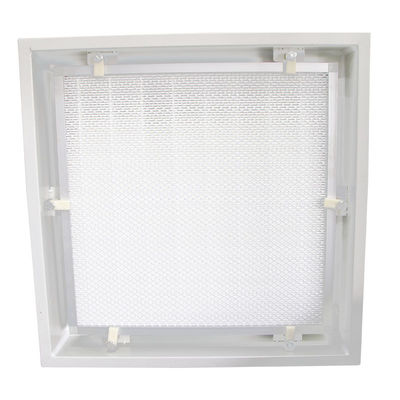

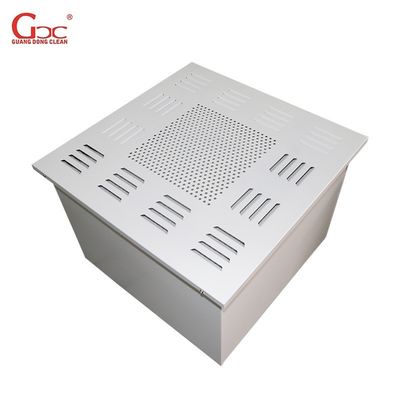

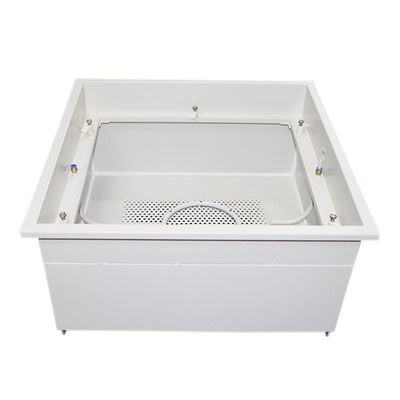

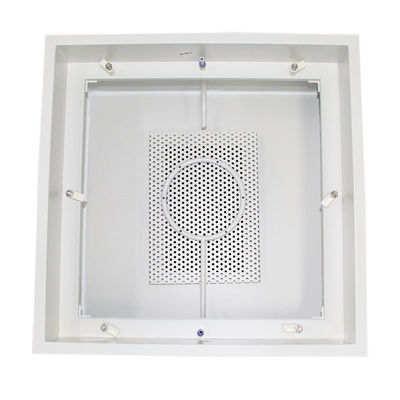

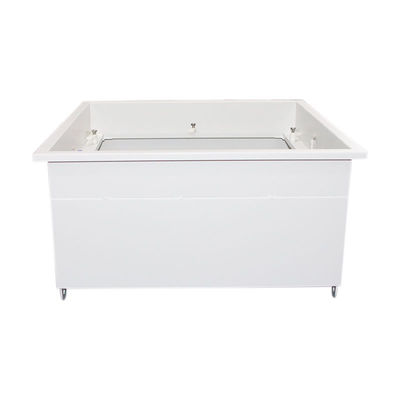

Caixa de saída do filtro de ar da sala limpa
Características da caixa de saída do filtro de ar de sala limpa
Estrutura: aço laminado a frio com revestimento/ SS304
Filtro: filtro HEPA de vedação por gel ou filtro HEPA mini-plete,
suportado e fixado por um bloqueio de pressão de quatro lados para facilitar a substituição
Controle de ar: válvula manual ou actuador
Placa de difusão: revestido de aço frio/alumínio revestido/SS304
Eficiência da EN 1822: H14.U15
Eficiência MPPS: H14: ≥ 99,995%
Eficiência DOP: H14: ≥ 99,999%.
Caída de pressão final recomendada: 600 Pa.
Temperatura: 70°C no máximo em funcionamento contínuo.
Ensaio: 100% escaneado individualmente em conformidade com a norma EN 1822.
Sistema de montagem: estrutura de fixação mecânica,
Opcional: Dispositivo de regulação de borboleta para controlar a válvula para ajustar a quantidade de fluxo de ar de entrada na sala limpa.
Este dispositivo pode ser girado diretamente a partir do fundo para controlar a válvula que está ligada por um parafuso de metal entre a válvula borboleta, de modo a ajustar o fluxo de ar interior convenientemente.
Porta de dispersão de poeira PAO, porta de ensaio de amostragem PAO a montante, as portas destinam-se a testar a fuga de ar de cada caixa HEPA ligada à mangueira do dispositivo de ensaio.
Caixa HEPA para filtro HEPA de vedação de gel lateral
| Tamanho do filtro |
Tamanho da habitação |
Velocidade facial |
Fluxo de ar |
Tamanho do ducto redondo |
Tamanho do canal quadrado |
D.P. Inicial |
Tamanho do invólucro exterior |
| Entrada superior |
Entrada lateral |
| L×W×H(mm) |
L×W×H(mm) |
L×W×H(mm) |
m/s |
m3/h |
(mm) |
L×W(mm) |
PAOH13 ((Pa) (99,97%@0,3um) |
L1*L1*H1 ((mm) |
| 434 × 434 × 90 |
484×484×280 |
484 × 484 × 410 |
0.75 |
500 |
200 |
200×200 |
185 |
524*524*H+40 |
| 584 × 584 × 90 |
634×634×280 |
634×634×410 |
0.75 |
900 |
250 |
320×200 |
185 |
674*674*H+40 |
| 644 × 644 × 90 |
694 × 694 × 280 |
694 × 694 × 410 |
0.75 |
1100 |
300 |
320×250 |
185 |
734*734*H+40 |
| 949×644×90 |
999×694×280 |
999 × 694 × 410 |
0.75 |
1600 |
350 |
500×250 |
185 |
1039*734*H+40 |
| 1254 × 644 × 80 |
1304 × 694 × 280 |
1304 × 694 × 410 |
0.75 |
2200 |
400 |
600×200 |
185 |
1344*734*H+40 |
Caixa HEPA para filtro HEPA de vedação superior
| Tamanho do filtro |
Tamanho da habitação |
Velocidade facial |
Fluxo de ar |
Tamanho do ducto redondo |
Tamanho do canal quadrado |
D.P. Inicial |
Tamanho do invólucro exterior |
| Entrada superior |
Entrada lateral |
| L×W×H(mm) |
L×W×H(mm) |
L×W×H(mm) |
m/s |
m3/h |
(mm) |
L×W(mm) |
PAOH13 ((Pa) (99,97%@0,3um) |
L1*L1*H1 ((mm) |
| 400 × 400 × 95 |
450 × 450 × 280 |
450 × 450 × 410 |
0.75 |
500 |
200 |
200×200 |
185 |
490*490*H+40 |
| 550 × 550 × 95 |
600 × 600 × 280 |
600 × 600 × 410 |
0.75 |
900 |
250 |
320×200 |
185 |
640*640*H+40 |
| 610 × 610 × 95 |
660×660×280 |
660 × 660 × 410 |
0.75 |
1100 |
300 |
320×250 |
185 |
700*700*H+40 |
| 915 × 610 × 95 |
965×660×280 |
965 × 660 × 410 |
0.75 |
1600 |
350 |
500×250 |
185 |
1005*700*H+40 |
| 1220×610×95 |
1270×660×280 |
1270×660×410 |
0.75 |
2200 |
400 |
600×200 |
185 |
1310*700*H+40 |
Garantia da qualidade
- Cada processo de produção tem uma pessoa especial para testar para garantir a qualidade
- Ter engenheiros profissionais para verificar a qualidade
- Todos os produtos passaram CE, FCC, ROHS e outras certificações
Aplicação
Trata-se de uma unidade HEPA substituível, amplamente utilizada nos hospitais de campo técnico, farmacêutico, semicondutor, fabricação de LCD, máquinas de precisão, óptica, etc.Superfície do corpo com tratamento por pulverização eletrostática, resistência à corrosão, design de vedação do tanque reforça ainda mais a sua singularidade.
